A NR-13 é a norma regulamentadora que define as obrigações legais das empresas que operam caldeiras, vasos de pressão, tubulações industriais e recipientes de pressão transportáveis no Brasil. O descumprimento das exigências da NR-13 expõe a empresa a multas, interdição dos equipamentos, responsabilidade civil em caso de acidente e, nos casos mais graves, a processos criminais pelos responsáveis técnicos. Por isso, entender o que a norma exige — e como o teste hidrostático se encaixa nesse contexto — é obrigação de todo gestor industrial que opera equipamentos sob pressão.
Neste guia, portanto, você vai entender o que é a NR-13, quais equipamentos ela abrange, quais são as categorias de risco, quais inspeções e prazos são obrigatórios, como o teste hidrostático atende às exigências da norma e como preparar a sua empresa para uma inspeção sem imprevistos.
O que é a NR-13 e quem ela obriga?
A NR-13 — Norma Regulamentadora número 13, publicada pelo Ministério do Trabalho e Emprego — estabelece os requisitos mínimos para a gestão da integridade estrutural de caldeiras a vapor, vasos de pressão, tubulações industriais e recipientes de pressão transportáveis. Ela é obrigatória para todas as empresas que possuem ou operam esses equipamentos em território brasileiro — independentemente do porte da empresa, do setor de atividade ou do volume de produção.
Portanto, se a sua empresa opera qualquer um dos seguintes equipamentos, a NR-13 se aplica diretamente a você:
- Caldeiras a vapor de qualquer categoria — incluindo caldeiras flamotubulares, aquatubulares e de recuperação
- Vasos de pressão — reatores, separadores, filtros, acumuladores, trocadores de calor, autoclaves e similares que operam com pressão interna ou externa
- Tubulações industriais que conduzem fluidos sob pressão em plantas de processo
- Recipientes de pressão transportáveis — cilindros de gás, botijões e tanques criogênicos móveis
Além disso, a NR-13 responsabiliza não apenas a empresa proprietária do equipamento, mas também o profissional habilitado (engenheiro com ART) que assina os laudos de inspeção e o operador que conduz o equipamento. Portanto, o cumprimento da norma é uma responsabilidade compartilhada — e o descumprimento pode gerar consequências para pessoas físicas além da pessoa jurídica.
NR-13: categorias de caldeiras e vasos de pressão
A NR-13 classifica caldeiras e vasos de pressão em categorias de risco — que determinam a periodicidade das inspeções obrigatórias, os requisitos de documentação e a qualificação do profissional responsável pela inspeção. Conhecer a categoria do seu equipamento é o primeiro passo para planejar a conformidade.
Categorias de caldeiras
A NR-13 divide as caldeiras em três categorias conforme a pressão de operação (P) e o volume interno (V):
| Categoria | Critério | Inspeção interna | Inspeção externa |
|---|---|---|---|
| Categoria A | P > 19 kgf/cm² ou P × V > 30.000 | A cada 12 meses | A cada 6 meses |
| Categoria B | 6 kgf/cm² < P ≤ 19 kgf/cm² e P × V ≤ 30.000 | A cada 24 meses | A cada 12 meses |
| Categoria C | P ≤ 6 kgf/cm² | A cada 36 meses | A cada 12 meses |
Importante: as caldeiras de categoria A operam sob as maiores pressões e apresentam o maior potencial de risco — por isso têm a periodicidade de inspeção mais rigorosa. Contudo, independentemente da categoria, toda caldeira precisa de inspeção periódica e prontuário atualizado conforme a NR-13.
Categorias de vasos de pressão
Os vasos de pressão são classificados pela NR-13 em função de dois critérios combinados: o potencial de risco (calculado pelo produto P × V) e o grupo do fluido de processo (conforme sua toxicidade e inflamabilidade). A combinação desses dois critérios gera a categoria do vaso — de I (maior risco) a V (menor risco) — que define os prazos de inspeção obrigatória.
| Categoria do vaso | Potencial de risco (P × V) | Grupo do fluido | Periodicidade de inspeção |
|---|---|---|---|
| Categoria I | Alto | Grupo A ou B (tóxico/inflamável) | A cada 12 meses |
| Categoria II | Alto | Grupo C (não perigoso) | A cada 24 meses |
| Categoria III | Médio | Grupo A, B ou C | A cada 36 meses |
| Categoria IV | Baixo | Qualquer grupo | A cada 48 meses |
| Categoria V | Muito baixo | Qualquer grupo | A cada 60 meses |
Por isso, antes de planejar a parada de manutenção, identifique a categoria de cada vaso de pressão da sua planta — pois esse dado define o prazo máximo entre inspeções e, consequentemente, a janela disponível para o teste hidrostático e a emissão do laudo de conformidade.
O que a NR-13 exige no teste hidrostático?
O teste hidrostático é um dos instrumentos principais de verificação da integridade estrutural de caldeiras e vasos de pressão — e a NR-13 estabelece os requisitos mínimos que esse teste precisa atender para ter validade legal. Por isso, realizá-lo de forma incorreta ou sem a instrumentação adequada invalida o laudo e não cumpre as exigências da norma.
Quando o teste hidrostático é obrigatório pela NR-13
A NR-13 torna o teste hidrostático obrigatório nas seguintes situações:
- Após a fabricação de qualquer caldeira ou vaso de pressão novo — como parte do comissionamento antes da entrada em operação
- Após reparo ou alteração que afete a resistência estrutural do equipamento — inclusive substituição de trechos de casco, tampas, bocais e soldas de pressão
- Nas inspeções periódicas, sempre que o profissional habilitado julgar necessário para confirmar a integridade do equipamento — especialmente em vasos com histórico de corrosão ou deformação
- Após longos períodos de inatividade — equipamentos que ficaram parados por mais de um ciclo de inspeção sem registro de uso precisam do teste antes de retornar à operação
Pressão de teste exigida pela NR-13
A NR-13 define que a pressão de teste hidrostático deve ser, no mínimo, 1,5 vezes a PMTA (Pressão Máxima de Trabalho Admissível) do equipamento. Contudo, para tubulações industriais, a pressão de teste pode seguir normas específicas — como a ASME B31.3 ou a NBR 7183 — que podem estabelecer valores diferentes conforme o material e a classe de pressão da tubulação.
Portanto, antes de definir a pressão de teste, consulte sempre a placa de identificação do equipamento para obter a PMTA — e aplique o fator de 1,5 sobre esse valor. Nunca estime a PMTA sem consultar a documentação original do equipamento.
Instrumentação obrigatória no teste
A NR-13 exige que o teste hidrostático seja realizado com instrumentação calibrada e rastreável. Os requisitos mínimos são:
- Manômetro com certificado de calibração válido: a faixa de leitura deve ser de 1,5 a 4 vezes a pressão de teste — um manômetro com escala inadequada compromete a precisão da leitura e invalida o resultado
- Segundo manômetro de verificação: em caldeiras de categoria A, a NR-13 exige dois manômetros independentes para confirmação mútua da pressão durante o teste
- Válvula de alívio de segurança: dispositivo obrigatório que impede a pressurização além do limite de teste — protegendo o equipamento e a equipe em caso de falha do sistema de pressurização
Responsável técnico habilitado
A NR-13 exige que o teste hidrostático seja acompanhado e validado por profissional habilitado — engenheiro mecânico ou de segurança com registro no CREA e ART específica para a atividade de inspeção de equipamentos sob pressão. Portanto, o resultado do teste só tem validade legal quando assinado por esse profissional e registrado no prontuário do equipamento.
O prontuário do equipamento: documento central da NR-13
O prontuário é o documento mais importante exigido pela NR-13 — e a ausência ou desatualização dele é a infração mais comum encontrada em fiscalizações. Cada caldeira e vaso de pressão precisa ter seu próprio prontuário, mantido atualizado e disponível para consulta a qualquer momento no local de operação do equipamento.
O que o prontuário deve conter
- Identificação do equipamento: fabricante, número de série, ano de fabricação, código de projeto e características técnicas principais
- Cálculos de projeto e especificação de materiais: documentação original do fabricante que comprova a resistência estrutural do equipamento para as condições de operação
- Diagrama esquemático de tubulações e instrumentação (P&ID): com indicação dos dispositivos de segurança instalados
- Categorização do equipamento conforme a NR-13: cálculo do potencial de risco (P × V) e identificação do grupo do fluido
- Registro de todas as inspeções realizadas: data, tipo de inspeção, resultado e identificação do profissional habilitado responsável
- Registro de todos os testes hidrostáticos: pressão aplicada, duração, resultado e ART do engenheiro responsável
- Registro de reparos e alterações: qualquer intervenção na estrutura pressurizada do equipamento deve ser documentada com memória de cálculo, especificação de materiais e ART
- Certificados de calibração dos instrumentos utilizados nas inspeções: manômetros, termômetros e demais instrumentos com validade de calibração vigente
Portanto, manter o prontuário atualizado não é apenas uma obrigação legal — é a principal proteção da empresa em caso de acidente. Um prontuário completo demonstra que a empresa adotou todas as medidas técnicas necessárias para garantir a segurança do equipamento.
Penalidades pelo descumprimento da NR-13
O descumprimento das exigências da NR-13 pode gerar consequências graves para a empresa e para os responsáveis técnicos envolvidos. A seguir, as principais penalidades previstas:
Autuação e multa pelo Ministério do Trabalho
A fiscalização do Ministério do Trabalho e Emprego pode autuar a empresa quando identifica irregularidades no cumprimento da NR-13 — como prontuário desatualizado, inspeções vencidas ou operação de equipamento sem laudo de conformidade. As multas variam conforme a gravidade da infração e o número de trabalhadores expostos ao risco.
Interdição do equipamento
O auditor fiscal do trabalho tem poder para interditar imediatamente qualquer caldeira ou vaso de pressão que represente risco grave e iminente para os trabalhadores — incluindo equipamentos com inspeções vencidas, sem prontuário ou com falhas estruturais identificadas. A interdição paralisa a operação até a regularização completa da situação, com todos os custos de parada não planejada por conta da empresa.
Responsabilidade civil e criminal
Em caso de acidente envolvendo equipamento sob pressão com irregularidades na NR-13, a empresa responde civilmente pelos danos causados a trabalhadores, terceiros e ao meio ambiente. Além disso, os responsáveis técnicos — engenheiros que assinaram laudos de inspeção inadequados e gestores que autorizaram a operação irregular — podem responder criminalmente pela negligência.
Invalidação de seguros industriais
Muitas apólices de seguro industrial incluem cláusulas que invalidam a cobertura em caso de comprovação de descumprimento de normas regulamentadoras. Por isso, uma planta com NR-13 irregular pode perder a cobertura do seguro justamente no momento em que mais precisa dela — após um acidente.
Como se preparar para a inspeção NR-13
A melhor forma de garantir a conformidade com a NR-13 é não esperar a fiscalização chegar para organizar a documentação. Em primeiro lugar, trate a inspeção NR-13 como um processo contínuo de gestão de integridade — não como um evento pontual a ser resolvido na véspera da auditoria. A seguir, o roteiro para preparar a sua empresa:
Passo 1 — Levante todos os equipamentos sujeitos à NR-13
Faça um inventário completo de todas as caldeiras, vasos de pressão, tubulações industriais e recipientes transportáveis em operação na planta. Para cada equipamento, identifique a categoria conforme a NR-13, a data da última inspeção e a data de vencimento da próxima inspeção. Esse levantamento é o ponto de partida para qualquer plano de conformidade.
Passo 2 — Verifique o prontuário de cada equipamento
Localize o prontuário de cada equipamento e verifique se está completo e atualizado — com todas as inspeções, testes e reparos registrados. Além disso, verifique a validade dos certificados de calibração dos instrumentos listados no prontuário. Prontuários incompletos ou com instrumentos com calibração vencida são as infrações mais comuns encontradas em auditorias.
Passo 3 — Planeje as inspeções com antecedência
Com o inventário e os prontuários em mãos, calcule as datas de vencimento de cada inspeção e planeje a parada de manutenção com antecedência suficiente para contratar o profissional habilitado, providenciar os equipamentos necessários e executar o teste hidrostático dentro do prazo. Por isso, nunca deixe para planejar a inspeção quando o prazo já está vencendo — a pressurização de um vaso com inspeção vencida é uma infração grave e um risco real.
Passo 4 — Contrate o profissional habilitado e os equipamentos corretos
A inspeção NR-13 precisa ser conduzida por engenheiro habilitado com ART específica. Além disso, o teste hidrostático exige bomba hidrostática calibrada, manômetros com certificado de calibração válido e válvula de alívio dimensionada para a pressão de teste. A Manuttech disponibiliza o kit completo de teste hidrostático — com toda a instrumentação certificada — para que o engenheiro responsável conduza o teste com segurança e a documentação esteja em ordem.
Passo 5 — Registre tudo no prontuário após a inspeção
Após a conclusão da inspeção e do teste hidrostático, atualize imediatamente o prontuário do equipamento com os resultados, a data da próxima inspeção programada e a ART do profissional responsável. Além disso, arquive todos os certificados de calibração dos instrumentos utilizados — eles precisam estar disponíveis para consulta em auditorias futuras.
O kit de teste hidrostático para conformidade com a NR-13

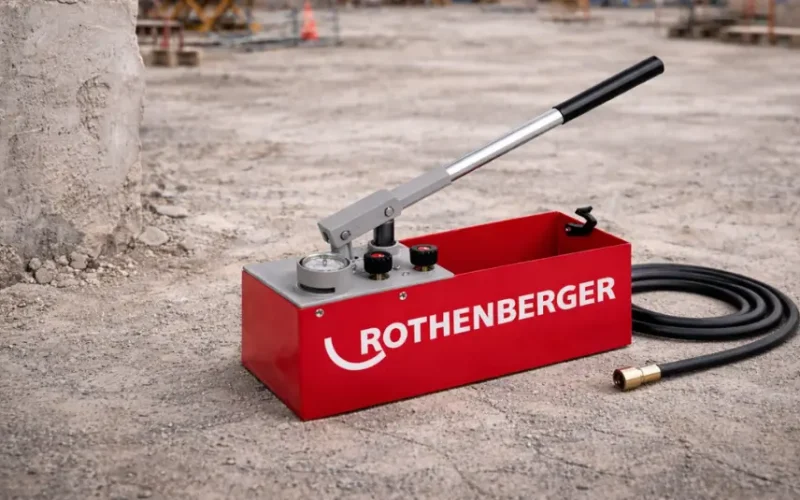

Para que o teste hidrostático tenha validade perante a NR-13, o equipamento utilizado precisa atender aos requisitos de instrumentação da norma. A Manuttech disponibiliza kits completos de teste hidrostático com todos os itens obrigatórios:
- Bomba hidrostática manual, elétrica ou pneumática: selecionada conforme a pressão de teste e o tipo de ambiente (área classificada ou não)
- Manômetro calibrado com certificado rastreável ao INMETRO: faixa de leitura compatível com a pressão de teste do equipamento — de 1,5 a 4 vezes a pressão máxima
- Segundo manômetro de verificação: obrigatório para caldeiras de categoria A conforme a NR-13
- Válvula de alívio de segurança: dimensionada para a pressão de teste — dispositivo de proteção obrigatório durante a pressurização
- Mangueiras de alta pressão com rating compatível: conexões e adaptadores para diferentes padrões de rosca e flange
- Registros de bloqueio e válvulas de isolamento: para controle da pressurização por etapas e isolamento de trechos
Portanto, ao contratar o kit de teste hidrostático da Manuttech, você garante que o engenheiro responsável pela inspeção NR-13 terá todos os equipamentos necessários — com a documentação de calibração em ordem — para conduzir o teste e emitir o laudo de conformidade sem retrabalho.
Precisa do kit de teste hidrostático para conformidade com a NR-13? A Manuttech disponibiliza bombas hidrostáticas manual, elétrica e pneumática com manômetros calibrados com certificado rastreável, válvulas de alívio, mangueiras de alta pressão e todos os acessórios para o teste. Entrega programada em SP e Grande SP. Entre em contato com as especificações do equipamento e receba uma proposta técnica sem compromisso.
Finalizando
A NR-13 não é uma burocracia opcional — ela é a principal barreira regulatória que separa uma planta industrial segura de um potencial acidente com consequências irreparáveis. Em primeiro lugar, levante todos os equipamentos sob pressão da sua planta e identifique as categorias e os prazos de inspeção de cada um. Em seguida, mantenha os prontuários completos e atualizados — com todos os testes, inspeções e reparos documentados. Por fim, planeje as inspeções com antecedência suficiente para contratar o profissional habilitado e os equipamentos corretos antes que o prazo vença.
Além disso, o teste hidrostático realizado com equipamentos certificados e documentação em ordem não é apenas uma exigência da NR-13 — é a garantia técnica de que o equipamento suporta as pressões de operação sem risco de falha. Por isso, trate a conformidade com a NR-13 como um investimento em segurança operacional — não como um custo a ser adiado. Dessa forma, sua empresa protege os trabalhadores, evita penalidades e garante a continuidade da operação sem interrupções não planejadas.
A Manuttech disponibiliza kits completos de teste hidrostático para locação, com instrumentação certificada e suporte técnico. Entre em contato com as especificações dos seus equipamentos — nossa equipe orienta a seleção do kit correto sem compromisso.
Perguntas Frequentes
Quais equipamentos são obrigados a seguir a NR-13?
A NR-13 se aplica a caldeiras a vapor (de qualquer categoria), vasos de pressão (reatores, separadores, trocadores de calor, acumuladores, autoclaves e similares), tubulações industriais que conduzem fluidos sob pressão e recipientes de pressão transportáveis (cilindros, botijões e tanques criogênicos). Portanto, qualquer empresa que opera pelo menos um desses equipamentos em território brasileiro está obrigada a cumprir a NR-13 — independentemente do porte ou do setor de atividade.
Com que frequência o teste hidrostático precisa ser feito?
A frequência do teste hidrostático depende da categoria do equipamento e do critério do profissional habilitado responsável pela inspeção. A NR-13 não determina que o teste hidrostático seja feito em todas as inspeções periódicas — ele é obrigatório após fabricação, após reparos estruturais e sempre que o engenheiro responsável julgar necessário para confirmar a integridade do equipamento. Na prática, vasos com histórico de corrosão ou deformação costumam ter o teste hidrostático incluído em todas as inspeções periódicas.
Quem pode assinar o laudo de inspeção NR-13?
O laudo de inspeção NR-13 deve ser assinado por profissional habilitado — engenheiro mecânico ou de segurança com registro ativo no CREA e ART específica para a atividade de inspeção de equipamentos sob pressão. Além disso, para caldeiras de categoria A, a NR-13 exige que a inspeção seja realizada por Organismo de Inspeção Acreditado (OIA) — um organismo de certificação reconhecido pelo INMETRO. Portanto, verifique sempre a habilitação do profissional contratado antes de iniciar qualquer inspeção.
O que acontece se o equipamento reprovar no teste hidrostático?
Se o equipamento reprovar no teste hidrostático — ou seja, apresentar queda de pressão, vazamento ou deformação durante o teste —, ele deve ser imediatamente retirado de operação e submetido a análise técnica para identificação da falha. Em seguida, o equipamento precisa ser reparado, o reparo documentado no prontuário e o teste hidrostático repetido antes de qualquer retorno à operação. Portanto, um resultado reprovado não encerra o processo — ele inicia um ciclo de reparo e reteste que precisa ser concluído antes da reativação.
